特種車輛標志燈具（GB 13954－2004）

發布時間：2010-01-07 16:45:53來源：第一專用車網作者：

　　前言

　　本標準中第5章、第7章及4.3、8.2、9.1、9.2為強制性的，其余內容均為推薦性的。

　　本標準代替GB/T13954-1992《特種車輛標志燈具》。

　　本標準與GB/T13954-1992相比主要變化如下：

　　——對部分涉及到的術語重新進行了定義，并增加了幾個新的定義；

　　——對特種車輛標志燈具的分類、結構及電氣性能要求、基本功能要求及試驗方法、氣候環境試驗要求及試驗方法、機械環境試驗要求及試驗方法都重新做出了規定；

　　——增加了產品的檢驗規則、安裝規范、標志、包裝、運輸、貯存等。

　　本標準的附錄A為規范性附錄。

　　本標準由中華人民共和國公安部提出。

　　本標準由公安部道路交通管理標準化技術委員會歸口。

　　本標準由公安部交通管理科學研究所負責起草，公安部沈陽消防科學研究所、浙江星際實業股份有限公司參加起草。

　　本標準主要起草人：包勇強、王軍華、陳時升、陸海峰。

　　本標準所代替標準的歷次版本發布情況為：

　　——GB/T13954-1992。

　　1.范圍

　　本標準規定了特種車輛標志燈具(以下簡稱標志燈具)的定義、分類、命名和適用范圍、要求、試驗方法、檢驗規則、安裝、標志、標簽和包裝等。

　　本標準適用于在特種車輛上安裝使用的標志燈具。

　　2.規范性引用文件

　　下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。

　　GB/T3785聲級計的電、聲性能及測試方法

　　GB4599-1994汽車前照燈配光性能

　　GB/T6739涂膜硬度鉛筆測定法

　　GB/T7922照明光源顏色的測量方法

　　GB/T8417燈光信號顏色

　　GB/T16422.2塑料實驗室光源暴露試驗方法第2部分：氙弧燈

　　3.術語和定義

　　下列術語和定義適用于本標準。

　　3.1

　　特種車輛emergency vehicle

　　是指警車、消防車、救護車、工程救險車，具體如下：

　　——警車：

　　a)公安機關用于偵查、警衛和治安、交通管理的巡邏車、勘察車、護衛車、囚車以及其他執行特別緊急任務的車輛；

　　b)國家安全機關用于執行偵察和其他特殊任務的車輛；

　　c)人民檢察院用于偵查型事犯罪案件的現聲勘察車和押解人犯的囚車；

　　d)人民法院用于押解刑事被告或者罪犯、死刑執行、法醫勘查、適用民事強制措施、強制執行以及執行其他緊急公務的囚車、刑場指揮車、死刑執行車、法醫勘察車、強制執行用車和其他警務用車；

　　e)司法行政機關用于押解罪犯、運送勞教人員的囚車或專用車輛和追輯逃犯的車輛。

　　——消防車：公安消防部隊和其他消防部門用于滅火的專用車輛和現場指揮車輛。

　　——救護車：急救、醫療機構和疾病預防控制機構用于轉運、搶救病人或處理緊急疫情和突發性公共衛生事件中用于現場醫療救援和輔助現場醫療救援的專用車輛。

　　——工程救險車：防汛、水利、電力、礦山、城市建設、交通、鐵道等部門用于搶修公用設施、搶救人民生命財產的專用車輛和現場指揮車輛。

　　3.2

　　特種車輛標志燈具emergency vehicle warning lamps

　　安裝在特種車輛上，為其提供警告、警戒、危險、緊急等標志信號的燈具。

　　3.3

　　基準軸reference axis

　　通過光源中心且平行于水平面，同時垂直于標志燈具正截面的直線。

　　3.4

　　對稱軸symmetry axis

　　通過光源中心對稱點且平行于基準軸的直線。

　　3.5

　　主光源main light

　　安裝在標志燈具中，通過閃爍或旋轉的方式發出信號的光源。

　　3.6

　　輔光源auxiliary light

　　安裝在標志燈具中持續發光、起輔助照明作用的光源。

　　3.7

　　燈罩lampshade

　　用有色的透光材料制成的包覆主光源的外罩。[page]

　　4.分類、命名和適用范圍

　　4.1分尖

　　標志燈具按其用途可分為警用標志燈具，代碼為GA；消防用標志燈具，代碼為XF；救護用標志燈具，代碼為JH；工程救險用標志燈具，代碼為GC。

　　4.2命名

　　標志燈具的產品型號應按下述結構和要求命名(見示例1)。

示例1

　　4.3適用范圍

　　警用和消防用標志燈具適用于3.1中定義的警車和消防車，標志燈具光色應為紅色或紅、藍色同時使用。

　　救護用標志燈具適用于3.1中定義的救護車，標志燈具光色應為藍色。

　　工程救險用標志燈具適用于3.1中定義的工程救險車，標志燈具光色應為黃色。

　　5.要求

　　5.1外觀、結構

　　標志燈具外觀、結構設計應符合如下要求：

　　——外部表面不應有可能導致傷害的尖銳凸起或拐角；

　　——在未通電工作的情況下，應能根據標志燈具的燈罩或其他光學部件的顏色清楚識別其使用分類；

　　——標志燈具中應至少安裝1個主光源，如果安裝輔光源，輔光源只能使用無色透明燈罩，且不能安裝在標志燈具的正前方及正后方；

　　——標志燈具外殼或燈罩表面應平滑、無開裂和毛刺、無劃痕、無明顯變形及破損等缺陷，同一顏色應無明顯色差，緊固部位應無松動，金屬部件表面應無毛刺或銹蝕現象。

　　5.2文字和標志符號

　　5.2.1一般要求

　　以下要求標出的文字、圖形和符號應能清晰、耐久，按6.3中c)的方法試驗后保持清晰、完整。文字必須使用中文，根據需要也可以同時使用其他文字。

　　5.2.2開關、按鍵、熔斷器

　　開關、按鍵上或其就近處均應用清晰、規范的文字或標志符號表明其功能(如主光源和輔光源；前方光源和后方光源等)和通/斷狀態；在使用熔斷器處應清晰地標出熔斷器額定電流值。

　　5.3電氣性能

　　5.3.1電源

　　標志燈具電源額定電壓：DC12V或DC24V。

　　標志燈具電源線路正極應安裝熔斷器。

　　5.3.2開關

　　標志燈具的主光源、輔光源應由不同的開關分開控制；有前、后方獨立光源的，應由不同的開關分開控制。

　　5.3.3布線

　　標志燈具內部導線應有保護，以保證這些導線不會接觸到可能會引起導線絕緣損傷的部件，當導線需穿越金屬孔時，金屬孔應進行倒角，不得有鋒利的邊緣，應在金屬孔上加裝護套。導線應裝有襯套，接線應布置整劑，使用線夾、電纜套、電纜卷或管道固定好，線束內的線路應編扎。

　　5.4色度性能

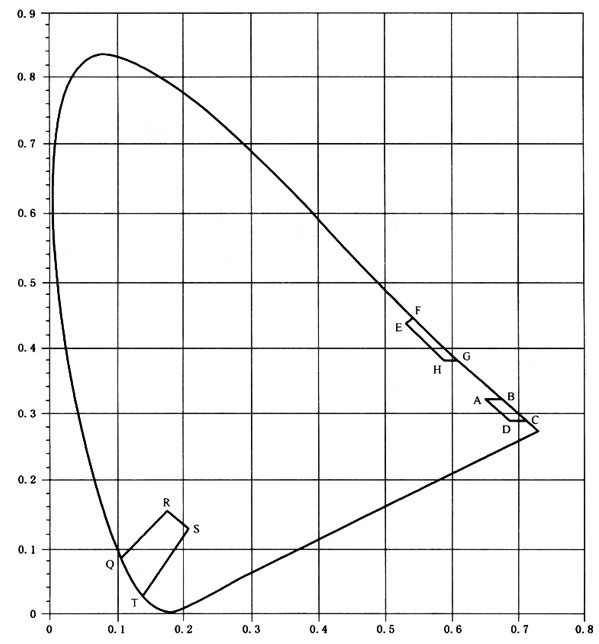

　　標志燈具不發光時應能清楚識別其燈罩的顏色。標志燈具發光時的光色應為GB/T8417規定的紅色、藍色和黃色，其色品坐標應符合表1規定，顏色色品圖見附錄A。

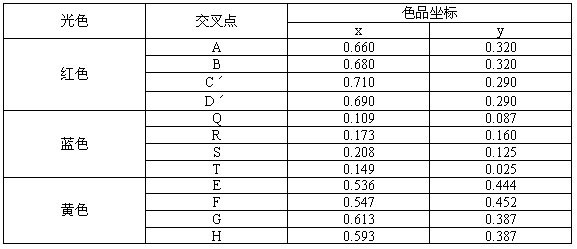

表1標志燈具光色色品坐標范圍

　　5.5發光強度

　　標志燈具每個主光源基準軸上最小的發光強度應符合表2規定。

表2標志燈具主光源基準軸上最小發光強度單位為坎德拉

　　5.6發光頻率

　　5.6.1旋轉方式

　　以旋轉方式發出閃光的主光源的旋轉頻率為60轉/min～150轉/min。

　　5.6.2閃爍方式

　　以閃爍方式發出閃光的主光源的閃爍頻率為60次/min～150次/min。

　　5.6.3脈沖方式

　　以快速光脈沖組方式發出閃光的主光源的閃爍頻率為30次/min～150次/min。每個快速光脈沖組視為1次，但該組內各光脈沖之間的時間間隔應不大于100ms。

　　5.6.4多燈循環方式

　　在同一方向(燈具前方或后方)，使用同種光源且發光方式相同的多個主光源依次輪流發光的標志燈具，每個主光源的發光頻率為30次/min～150次/min，相鄰主光源的發光時間間隔應不小于100ms。

　　5.7工作噪聲

　　標志燈具在額定電壓下滿負荷工作時的噪聲應小于65dB(A)。

　　5.8電源適應性

　　標志燈具在額定工作電壓降低10%或升高15%的情況下，應能正常工作，發光頻率應在5.6規定的范圍內；在額定工作電壓降低10%情況下，標志燈具每個主光源的發光強度應不低于5.5規定值的90%。

　　5.9氣候環境適應性

　　標志燈具應能承受下列氣候環境試驗(見表3)。

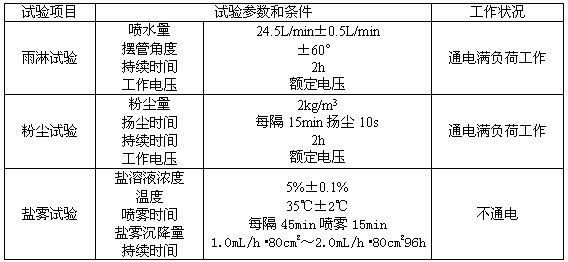

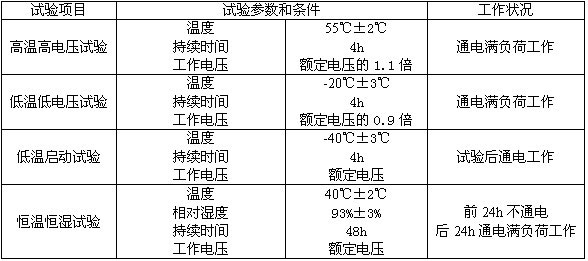

表3氣候環境試驗

　　a)標志燈具在高溫高電壓、低溫低電壓、低溫啟動、恒溫恒濕等各項氣候環境試驗中及試驗后應無電氣故障，能正常工作。試驗后5min，在額定電壓下的發光頻率應在5.6規定的范圍內。

　　b)標志燈具在雨淋試驗中及試驗后，應能正常工作。試驗后5min，在額定電壓下的發光頻率應在5.6規定的范圍內。

　　c)標志燈具在粉塵試驗中及試驗后，應能正常工作。試驗后5min，在額定電壓下的發光頻率應在5.6規定的范圍內，燈殼內應無明顯積塵，主光源的發光強度應不低于5.5規定值的80%。

　　d)標志燈具在鹽霧試驗后，應能正常工作。試驗后5min，在額定電壓下的發光頻率應在5.6規定的范圍內，所有光源的反光鏡應無失光、起霧、銹蝕現象，金屬件應無被腐蝕現象。

　　5.10機械環境適應性

　　標志燈具在振動試驗、碰撞試驗(見表4)后，應保持其結構的完整性，標志燈具及其內部結構單元不能產生永久的結構變形、機械損傷，緊固部件不松動。內部線路、電路板，接口等接插件不應有脫落、松動，不應有電氣故障。試驗中及試驗后功能應保持正常，試驗后發光頻率應在5.6規定的范圍內。

表4機械環境試驗

　　5.11機械強度

　　標志燈具在6.12規定的鋼球沖擊試驗后，燈具外殼不應有裂紋、裂縫、開裂缺損等現象，標志燈具應能正常工作。

　　5.12殼體表面硬度

　　按6.13試驗后，標志燈具殼體表面硬度應不小于2H。

　　5.13連續工作可靠性

　　標志燈具放置在35℃±2℃環境條件中，在額定電壓下滿負荷工作，經過連續200h的試驗后，不應出現任何故障，發光頻率應符合5.6規定。

　　5.14燈罩耐老化性能

　　標志燈具的燈罩經6.15的人工加速老化試驗后，樣品應無顯的裂紋、凹陷、氣泡、侵蝕或變形，各顏色的色品色標仍應符合表1的規定，試驗后的樣品透過率不應小于試驗前的90%，透過測試波長見表5。

表5透過率測試要求單位為納米[page]

　　6.試驗方法

　　6.1一般要求

　　如未標明特殊要求，所有試驗均在下述條件下進行：

　　——環境溫度：0℃～40℃；

　　——環境相對濕度：45%～90%；

　　——供電電源：試樣標稱額定電源電壓。

　　6.2外觀、結構檢查

　　目視檢查標志燈具的外觀、結構應符合5.1的各項要求。

　　6.3文字、圖形和標志符號檢查

　　a)目視檢查標志燈具的標志及產品檢驗合格證應符合第9章的規定。

　　b)目視檢查標志燈具開關、熔斷器等有文字、圖形、標志符號的地方，其表示方法應符合5.2的各項要求。

　　c)分別用蘸有90號汽油、0號柴油、SAE(美國汽車工程師協會)15W潤滑棉布連續擦拭標志燈具文字、圖形、標志符號1min，試驗后應符合5.2.1的要求。

　　6.4電氣性能檢查

　　檢查標志燈具的電源線路、開關控制、內部導線、布線等，應符合5.3各項要求。

　　6.5色度性能測試

　　目視檢查標志燈具不發光時燈罩的顏色，應符合5.4的要求。

　　測試設備應符合GB/T7922的要求。使用鹵鎢燈光源和氙燈光源的標志燈具，用接近色溫的光源替代樣品的光源，LED光源的標志燈具可直接測量。標志燈具在額定電壓下連續點燃30min，待發光穩定后進行測量。

　　6.6發光強度測試

　　6.6.1測試環境、設備

　　試驗暗室應符合GB4599-1994中8.1規定，測試距離應不小于5m，并符合距離平方反比定律。

　　測量儀器光接受器的受光面直徑應不大于30mm，光接受器應符合一級光照度計要求，測量儀器響應時間應能滿足光脈沖測試要求。

　　6.6.2測試步驟

　　標志燈具在額定電壓下連續點燃30min，待發光穩定后，測量標志燈具每個主光源基準軸上的光照度，按下列公式計算發光強度，應符合5.5的要求。

　　E=I/R2

　　式中：

　　E——光源照度；

　　I——發光強度；

　　R——測試距離。

　　6.7發光頻率測試

　　標志燈具在額定電壓下連續點燃30min，待發光穩定后，用非反光材料遮蔽除待測光源之外的其他光源，測試并記錄其1min內的閃光次數，應符合5.6要求。

　　發光頻率測試裝置測量誤差不大于1次/min。

　　6.8工作噪聲測試

　　6.8.1測試聲學環境

　　試驗用聲學環境背景噪聲應小于45dB(A)。

　　6.8.2測試設備

　　測量用聲級計應符合GB/T3785的要求，精度等級應等于或優于I級。

　　6.8.3測試方法

　　將標志燈具按正常工作位置安放，以額定電壓供電滿負荷工作。

　　只有1個主光源的標志燈具，在主光源基準軸上距離光源中心2m處測量大聲壓級；有多個主光源的標志燈具，在光源對稱軸上距離光源中心對稱點2m處測量最大聲壓級。測量用聲級計先設置在標志燈具的前方進行測試，然后設置在后方重復測試，結果取2次測試結果中的較大值，應符合5.7要求。

　　6.9電源適應性測試

　　標志燈具在額定工作電壓降低10%的情況下，測試主光源的發光強度和發光頻率，應符合5.8的要求；標志燈具在額定工作電壓升高15%的情況下，測試主光源的發光頻率，應符合5.8的要求。

　　6.10氣候環境適應性試驗

　　6.10.1高溫高電壓試驗

　　以額定電壓的1.1倍給標志燈具供電，使標志燈具處于滿負荷工作狀態，在環境溫度為55℃±2℃的高低溫試驗箱內經受4h試驗。檢查并記錄標志燈具試驗中及試驗后的狀況，應符合5.9中a)的要求。

　　6.10.2低溫低電壓試驗

　　以額定電壓的0.9倍給標志燈具供電，使標志燈具處于滿負荷工作狀態，在環境溫度為-20℃±3℃的高低溫試驗箱內經受4h試驗。檢查并記錄標志燈具試驗中及試驗后的狀況，應符合5.9中a)的要求。

　　6.10.3低溫啟動試驗

　　將連接好電源的標志燈具以非工作狀態放置在溫度為-40℃±3℃的高低溫試驗箱內經受4h試驗，試驗后在該環境條件下以額定電壓啟動標志燈具，應符合5.9中a)的要求。

　　6.10.4恒溫恒濕試驗

　　將連接好的標志燈具放置在溫度為40℃±2℃、相對濕度為93%±3%的恒溫恒濕試驗箱中，經受48h試驗，前24h不通電，后24h以額定電壓通電滿負荷工作。觀察并記錄標志燈具試驗中及試驗后的狀況，應符合5.9中a)的要求。

　　6.10.5雨淋試驗

　　將工作狀態的標志燈具以正常工作位置安放在雨淋試驗臺上。噴水管擺動角度±60°，試驗臺轉速17轉/min，噴水量24.5L/min±0.5L/min，試驗時間2h。檢查標志燈具試驗中及試驗后的工作狀況，應符合5.9中b)的要求。

　　6.10.6粉塵試驗

　　將處于正常工作狀態的標志燈具以正常工作位置安放在粉塵試驗箱內2h。試驗粉塵為滑石粉，粉塵量為2kg/m3。試驗期間，每隔15min揚塵10s。試驗后，擦凈燈具外部的粉塵并測試發光強度，應符合5.9中c)的要求。

　　6.10.7鹽霧試驗

　　將非工作狀態的標志燈具以正常工作位置放置在鹽霧試驗箱內，試驗箱溫度為35℃±2℃，鹽霧溶液質量百分比濃度為5%±0.1%，鹽霧沉降率為1.0mL/h?80cm2～2.0mL/h?80cm2，在96h內每隔45min噴霧15min進行試驗。

　　試驗后，標志燈具在室溫下放置1h，然后用流水清洗掉試樣表面的沉積物，目視檢查燈具反光鏡、金屬部件，通電檢查其工作狀態，應符合5.9中d)的要求。

　　6.11機械環境適應性試驗

　　6.11.1振動試驗

　　將處于工作狀態的標志燈具按正常工作安裝位置固定在振動試驗臺上，對其進行前后、左右、上下、方向上的振動。

　　試驗條件：頻率范圍10Hz～150Hz～10Hz、峰值加速度19.6m/s2、1部頻程，每方向循環20次。

　　試驗中及試驗后，檢查標志燈具應符合5.10要求。

　　6.11.2碰撞試驗

　　將處于工作狀態的標志燈具按正常工作安裝位置緊固在碰撞試驗臺上，以峰值加速度98m/s2，脈沖持續時間為16ms的半正弦波沖在上下方向對標志燈具連續碰撞1000次。

　　6.12機械強度試驗

　　標志燈具連續工作30min后，用500g的鋼球從1300mm的高度自由跌落在燈具的非金屬外殼上，共試驗3次，相鄰跌落點的距離不應小于100mm。當標志燈具的非金屬外殼面積不夠進行3次跌落試驗時，只進行1次跌落試驗即可。試驗后檢查燈具應符合5.11要求。

　　6.13燈具殼體表面硬度測試

　　按照GB/T6739規定的方法測試標志燈具殼體表面硬度，應符合5.12要求。

　　6.14連續工作可靠性試驗

　　標志燈具放置在35℃±2℃環境中，以額定工作電壓供電，每1h為一個循環，每個循環燈具通電滿負荷工作50min，斷電10min，共計200個循環。

　　試驗后檢查燈具，應符合5.13要求。

　　6.15人工氣候加速老化試驗

　　在標志燈具燈罩的連續平面上截取至少70mm×120mm的樣片，試驗裝置應滿足GB/T16422.2的要求，樣片經受的輻射強度為1000W/m2±100W/m2，輻射強度偏差不大于±10%，光譜波長為300nm～800nm，輻射強度偏差應不大于10%。黑板溫度為63℃±3℃，相對濕度為65%±5%，噴水周期為18min/102min(噴水時間/不噴水時間)，試驗時間600h，若試樣所受累計輻射能量小于0.54×106kJ/m2，應延長試驗時間，以保證試樣所受累計輻射能量值。試驗后，檢查樣片應符合5.14要求。[page]

　　7.固定式標志燈具的安裝

　　標志燈具在車輛上的安裝應遵循以下原則：

　　——應使用連接件、緊固件將標志燈具可靠連接、固定；

　　——標志燈具電源線路正極的熔斷器應設置在車輛電瓶正極一端；

　　——當標志燈具的線路需穿越車輛上的金屬孔時，應在金屬孔上加裝護套；

　　——標志燈具的安裝不得影響車輛的結構強度、電氣安全性能。

　　8.檢驗規則

　　8.1檢驗分類

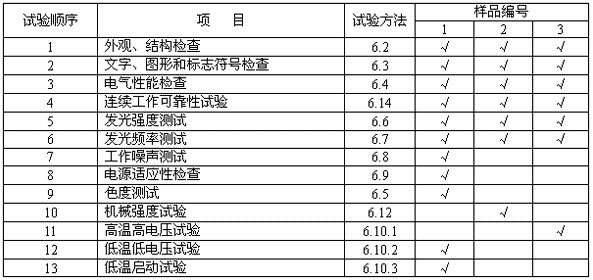

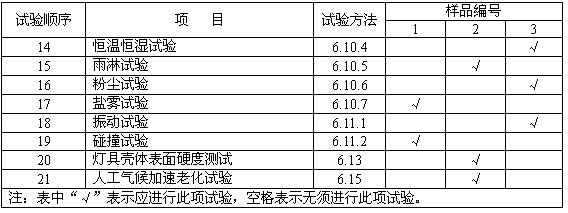

　　標志燈具的檢驗分型式檢驗和出廠檢驗。

　　8.2型式檢驗

　　8.2.1檢驗條件

　　標志燈具的型式試驗在以下幾種情況下進行：
