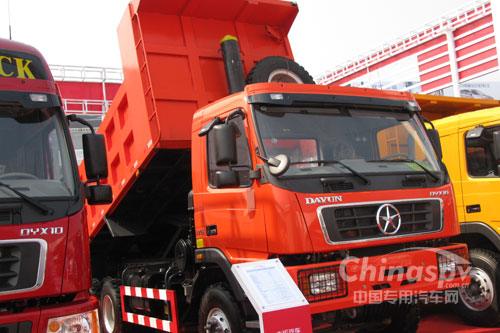

大運牌自卸車DYX3253PA38WPD3A
配置參數
| ??基本信息 | |||
| 公告型號 | DYX3253PA38WPD3A | ||
車型介紹
車型：DYX3253PA38WPD3A
一、外型尺寸
底盤總長*總寬*總高(空載/mm)：8435*2490*3490
軸距：3800+1350
前輪距/后輪距：2037/1860
車廂內部尺寸：5800*2300*1150
二、質量參數
最大總質量：25000
整車整備質量：12185
成員數：2
三、性能參數
最高車速(km/h)：75
最大爬坡度(%)：45
最小轉彎半徑：22
最小離地間隙：270
接近角/離去角(°）：32/30
四、發動機
型號：WP10.290(直列、6缸、水冷、四沖程柴油機)
額定功率(kw/rpm)：213/2200
最大扭矩(Nm/rpm)：1160/1200~1600
排放：國III
排量(L)：9.726
五、底盤配置
變速箱：9JS150+QH70，手動9檔采用軟軸操縱
離合器：單片、拉式膜片彈簧
中冷器：上進上出
轉向系統：D50-3411010(液壓助力轉向)傳動比：23:1
單前橋(選漢德7.5T級前軸)：整體鍛造工字梁，為鼓式制動帶自動調整臂
雙后橋(漢德鑄鋼橋13T)：橋殼中段整體鑄造，裝雙胎，主減速比5.73
前/后懸架系統：前縱置帶橫向穩定桿；右板簧片數10/10懸掛；后縱置半橢圓鋼板彈簧平衡懸架
制動系統：氣壓式前后鼓式制動器，彈簧儲能斷氣制動
傳動軸：四根管狀軸
輪胎：11.00R20，18層級，前輪單胎，雙后輪雙胎
燃油箱容積(L)：300L
電源系統：24V，單線，負極搭鐵；儲備容量180ah
前輪擋泥板：有
六、車身配置
駕駛室：平頂短駕駛室，手搖玻璃，手動后視鏡，無中控，發動機擋泥皮
空調系統：手動空調/自動空調
車身內飾：采用高分子復合材料一次制作成型，具有高強度抗沖擊，防紫外線輻射，無毒無菌阻燃等特點
駕駛員座椅+副駕駛座：1+1
臥鋪：無
