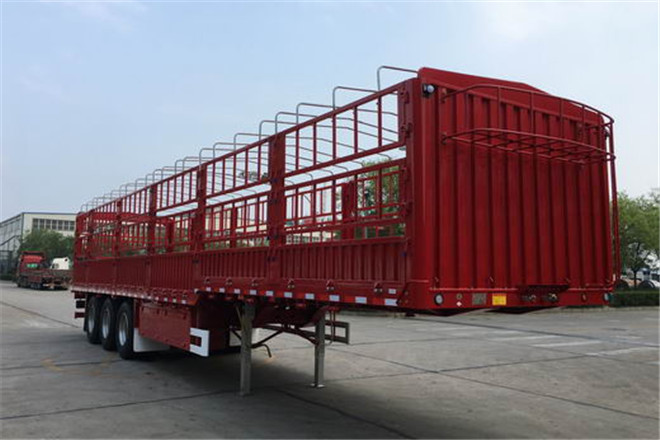

中集東岳CSQ9400CLXYD倉柵式運輸半掛車
配置參數
| ??基本信息 | |||
| 公告型號 | CSQ9400CLXYD | ||
| 車身長度 | 13000mm | ||
| 車身寬度 | 2500,2550mm | ||
| 車身高度 | 3200,3400,3600,3800,3990,3100,3300,3500,3700,3900,3160,3360,3560,3760mm | ||
| 整備質量 | 7000kg | ||
| 總質量 | 39980kg | ||
| 底盤參數/配置 | |||
| 前懸后懸 | -/2550,-/2250,-/2290,-/2390mm | ||
| 彈簧片數 | -/-/-/- | ||
| 軸數 | 3 | ||
| 軸距 | 6830+1310+1310,6530+1310+1310,6790+1310+1310,6590+1310+1310mm | ||
| 軸荷 | -/23800(三軸組)kg | ||
| 后輪距 | 1840/1840/1840,1850/1850/1850mm | ||
| 接近離去角 | -/13,-/15° | ||
| 輪胎 | |||
| 輪胎數 | 12 | ||
| 輪胎規格 | 11.00-20 12PR,11.00R20 12PR,12R22.5 12PR,11R22.5 16PR | ||
| 備注 | |||
| 備注 | 車廂底板至倉柵頂部高度為1800,2000,2200,2400,2600mm.該車后部選裝花欄式后門,對開式半封閉后門,對開全封閉樣式為橫瓦楞,豎瓦楞,方管平板,方管十字花平板后門;前爬梯,前篷布架均為選裝件,前廂兩側立柱可以是直角,也可以為圓弧;整車選裝各種倉柵樣式為一層倉柵,二層倉柵,三層倉柵,對開門鎖桿,對開門半截鎖桿, 隱形鎖桿,整車貨廂欄板選裝豎瓦楞,方管平板,方管十字花樣式及四開,五開,六開,立柱可選內插,外插樣式;大梁可沖孔或不沖孔;車輛的外形尺寸參數(mm)長度/軸距/后懸對應關系為:13000/6830+1310+1310/2250,13000/6830+1310+1310/2550,13000/6530+1310+1310/2550,13000/6590+1310+1310/2290,13000/6790+1310+1310/2390,13000/6790+1310+1310/2290;車輛爬梯,篷布架,電氣路接頭及其護板不在車輛外型尺寸測量范圍內;不具備載貨功能,且超出車輛前,后端或兩側不大于50mm的燈光和光信號裝置,防撞膠塊及類似裝置,鎖杠及鎖座,鉸鏈,手柄,合頁,以及位于輪胎接地點正上方的輪胎壁的變形部分不在車輛外型尺寸測量范圍;因選裝引起的整備質量變化均在3%內;ABS系統廠家分別為廣州瑞立科密汽車電子股份有限公司,廣州市西合汽車電子裝備有限公司,德?tīng)柛Ｆ嚳萍加邢薰?威伯科汽車控制系統(中國)有限公司對應的型號為CM2XL-4S/2K,XH-GQ4S2M-E01,4S/2M,400500XXX0;側、后防護欄材料均為Q235或鋁合金材質,連接方式側面為螺栓連接,后部為焊接,后防護欄主要尺寸:斷面尺寸為140×70 mm,離地高度為500mm。 | ||
