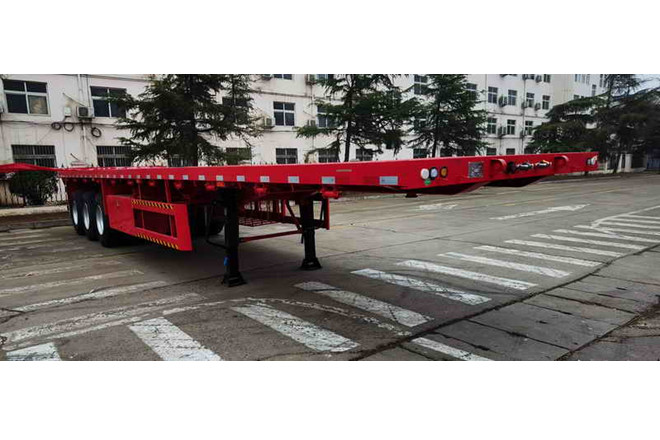

中集東岳CSQ9408TPB平板運輸半掛車
配置參數
| ??基本信息 | |||
| 公告型號 | CSQ9408TPB | ||
| 車身長度 | 12400mm | ||
| 車身寬度 | 2550,2500mm | ||
| 車身高度 | 1520,1560,2200,2700,2900mm | ||
| 整備質量 | 7100kg | ||
| 總質量 | 40000kg | ||
| 底盤參數/配置 | |||
| 前懸后懸 | -/1600mm | ||
| 彈簧片數 | -/10/10/10,-/7/7/7,-/4/4/4 | ||
| 軸數 | 3 | ||
| 軸距 | 6800+1310+1310mm | ||
| 軸荷 | -/24000(三軸組)kg | ||
| 后輪距 | 1840/1840/1840mm | ||
| 接近離去角 | -/18° | ||
| 輪胎 | |||
| 輪胎數 | 12 | ||
| 輪胎規格 | 12R22.5 12PR | ||
| 備注 | |||
| 備注 | 該車為直梁結構;選裝前檔板結構,因選裝引起的質量變化在3%內.車輛長度/軸距/后懸的對應關系為:12400/6800+1310+1310/1600,ABS系統廠家為廣州瑞立科密汽車電子股份有限公司,威伯科汽車控制系統(中國)有限公司,對應型號為CM2XL- 4S/2M,400500XXX0;側,后防護欄材料均為Q235,連接方式側面為螺栓連接,后部為焊接,后防護欄主要尺寸:斷面尺寸為160×65 mm,離地高度為500mm。 | ||
