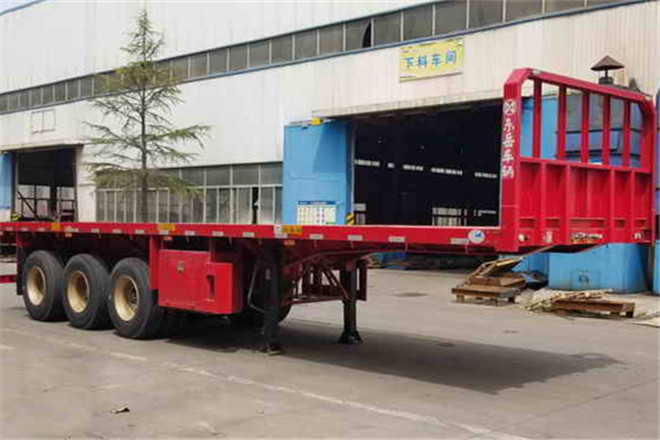

中集東岳CSQ9405TPB平板運輸半掛車
配置參數
| ??基本信息 | |||
| 公告型號 | CSQ9405TPB | ||
| 車身長度 | 10500,10000,9500,11000mm | ||
| 車身寬度 | 2550,2500mm | ||
| 車身高度 | 2900,2700,1560mm | ||
| 整備質量 | 6000kg | ||
| 總質量 | 40000kg | ||
| 底盤參數/配置 | |||
| 底盤型號 | |||
| 前懸后懸 | -/1780,-/1680,-/1480,-/1280,-/2150,-/2050mm | ||
| 彈簧片數 | -/10/10/10,-/8/8/8,-/7/7/7,-/5/5/5,-/4/4/4,-/3/3/3 | ||
| 軸數 | 3 | ||
| 軸距 | 4900+1310+1310,4500+1310+1310mm | ||
| 軸荷 | -/24000(三軸組)kg | ||
| 后輪距 | 1840/1840/1840mm | ||
| 接近離去角 | -/16,-/17,-/20,-/23° | ||
| 輪胎 | |||
| 輪胎數 | 12 | ||
| 輪胎規格 | 11.00R20 12PR,12R22.5 12PR,11R22.5 16PR | ||
| 備注 | |||
| 備注 | 該車為直梁結構;選裝前檔板結構,該車不裝龍門架的整車高度為1560mm;車輛長度/軸距/后懸的對應關系為:10500/4900+1310+1310/1680,10500/4900+1310+1310/1780;10000/4500+1310+1310/1680,10000/4500+1310+1310/1480,9500/4500+1310+1310/1280,11000/4900+1310+1310/2150,11000/4900+1310+1310/2050;因選裝引起的質量變化在3%內;ABS系統廠家為廣州市西合汽車電子裝備有限公司,廣州瑞立科密汽車電子股份有限公司,威伯科汽車控制系統(中國)有限公司,型號為XH-GQ4S2M-E01,CM2XL-4S2M,400500XXX0;側,后防護裝置材料均為Q235,連接方式側面為螺栓連接,后部為焊接,后防護欄主要尺寸:斷面尺寸為140×50mm,離地高度為485mm。 | ||
