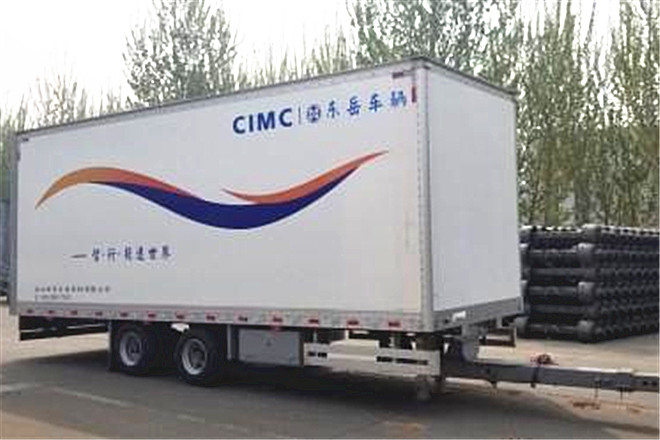

中集東岳CSQ9173XXY廂式中置軸掛車
配置參數
| ??基本信息 | |||
| 公告型號 | CSQ9173XXY | ||
| 車身長度 | 10790,10450,10290,9890mm | ||
| 車身寬度 | 2550mm | ||
| 車身高度 | 4000mm | ||
| 整備質量 | 5050kg | ||
| 總質量 | 16980kg | ||
| 底盤參數/配置 | |||
| 底盤型號 | |||
| 前懸后懸 | -/3030,-/2920,-/2860,-/2670mm | ||
| 彈簧片數 | -/-/-,-/4/4 | ||
| 軸數 | 2 | ||
| 軸距 | 6390+1310,6160+1310,6060+1310,5850+1310mm | ||
| 軸荷 | -/16000(二軸組)kg | ||
| 后輪距 | 1950/1950mm | ||
| 接近離去角 | -/10,-/10,-/10,-/° | ||
| 輪胎 | |||
| 輪胎數 | 8 | ||
| 輪胎規格 | 245/70R17.5 18PR,245/70R19.5 16PR | ||
| 備注 | |||
| 備注 | 該車廂體頂部封閉,不可開啟;選裝側面開門結構;選裝瓦楞板結構;選裝前面開門結構;選裝后部樣式;牽引桿伸入量為1450mm,1600mm,1870mm,1950mm;車輛外形尺寸長度/軸距/后懸對應關系為:10790/6390+1310/3030,10450/6160+1310/2920,10290/6060+1310/2860,9890/5850+1310/2670;牽引桿連接器最大負荷980kg;ABS系統廠家為廣州瑞立科密汽車電子股份有限公司、廣州市西合汽車電子裝備有限公司,威伯科汽車控制系統(中國)有限公司,對應的型號分別為CM2XL-4S/2M,XH-GQ4S2M-E01,400500XXX0;側、后下部防護裝置材料為Q235,連接方式側面為螺栓連接,后部為焊接,后防護裝置斷面尺寸為140×50mm,離地高度為480mm。 | ||
