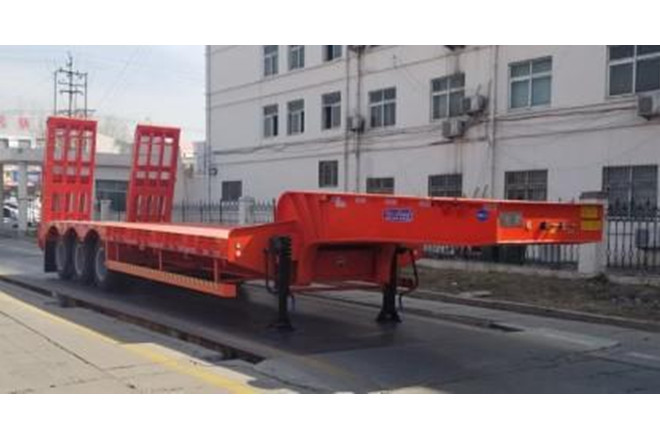

中集東岳CSQ9406TDP低平板半掛車
配置參數
| ??基本信息 | |||
| 公告型號 | CSQ9406TDP | ||
| 車身長度 | 10500,10000,9600mm | ||
| 車身寬度 | 3000mm | ||
| 車身高度 | 3350,3200,2900,1700,1650mm | ||
| 整備質量 | 6800kg | ||
| 總質量 | 40000kg | ||
| 底盤參數/配置 | |||
| 底盤型號 | |||
| 前懸后懸 | -/1400,-/1300,-/1080mm | ||
| 彈簧片數 | -/10/10/10,-/4/4/4 | ||
| 軸數 | 3 | ||
| 軸距 | 6030+1310+1310,5630+1310+1310,5900+1310+1310,5500+1310+1310mm | ||
| 軸荷 | -/24000(三軸組)kg | ||
| 后輪距 | 2240/2240/2240mm | ||
| 接近離去角 | -/19,-/20,-/25° | ||
| 輪胎 | |||
| 輪胎數 | 12 | ||
| 輪胎規格 | 8.25R20 14PR,8.25R20 16PR,245/70R17.5 16PR | ||
| 備注 | |||
| 備注 | 該車僅可運輸不可拆解物體;鵝頸部分不允許承載貨物;鵝頸部分寬度尺寸1460mm,輪胎不外露時貨臺面離地高度1150mm,970mm;輪胎外露時貨臺離地高度為950mm,1000mm;不裝爬梯時高度可為1700mm,1650mm;選裝前部樣式及后部結構;選裝液壓爬梯及單簧爬梯,雙簧爬梯,三簧爬梯;車輛的長度/軸距/后懸的對應關系為:10500/6030+1310+1310/1400,10000/5630+1310+1310/1300,10000/5900+1310+1310/1080,9600/5500+1310+1310/1080;因選裝引起的質量變化在3%內;ABS系統廠家為廣州市西合汽車電子裝備有限公司,型號為XH-GQ4S2M-E01;側防護裝置采用Q235,連接方式為螺栓連接,后部車身結構替代后防護裝置,材料為Q235,與車架焊接,離地高度為400mm,350mm. | ||
