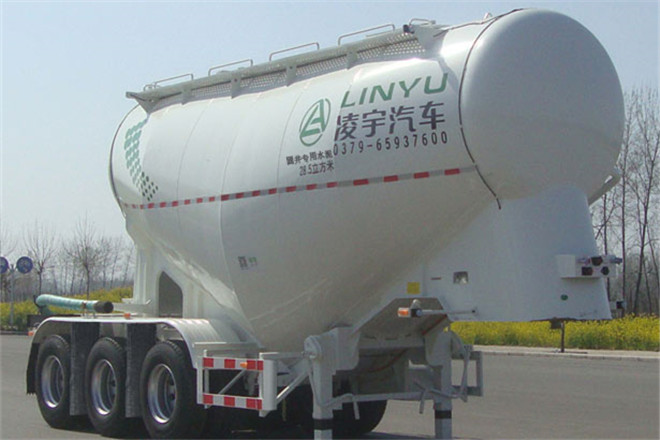

中集凌宇CLY9409GXH3下灰半掛車
配置參數
| ??基本信息 | |||
| 公告型號 | CLY9409GXH3 | ||
| 車身長度 | 8500,9150mm | ||
| 車身寬度 | 2550mm | ||
| 車身高度 | 3990mm | ||
| 整備質量 | 7000kg | ||
| 總質量 | 40000kg | ||
| 底盤參數/配置 | |||
| 底盤型號 | |||
| 前懸后懸 | -/830mm | ||
| 彈簧片數 | -/3/3/3,-/4/4/4,-/8/8/8,-/10/10/10,-/1/1/1 | ||
| 軸數 | 3 | ||
| 軸距 | 4500+1310+1310,4600+1310+1310mm | ||
| 軸荷 | -/24000(三軸組)kg | ||
| 后輪距 | 1840/1840/1840mm | ||
| 接近離去角 | -/3° | ||
| 輪胎 | |||
| 輪胎數 | 12 | ||
| 輪胎規格 | 11.00R20 12PR,11R22.5 12PR,12R22.5 12PR | ||
| 備注 | |||
| 備注 | 罐體有效容積:28.5立方米;罐體外形尺寸:長7000mm,罐體寬度2550mm,最大截面高度3200mm,前后封頭直徑:1710mm;選裝罐體:長7500mm,罐體寬度2550mm,最大截面高度3150mm,前后封頭直徑:1860mm;帶后機組時,整備質量為7000kg,額定載質量為33000kg.整車長=前懸+軸距+后懸對應關系:8500=550+4500+1310+1310+830(mm);8500=450+4600+1310+1310+830(mm);9150=1200+4500+1310+1310+830(mm);9150=1100+4600+1310+1310+830(mm);選裝上平臺,輪胎罩,后爬梯;選裝前加強筋,進氣軟管及支架,后保險杠,前側爬梯,后部燈具,號牌板;選裝右側管路,后空壓機組,前封板,下出料管結構.ABS系統生產廠/型號:廣州瑞立科密汽車電子股份有限公司/CM2XL-4S/2M;側防護材質:Q235,連接方式:螺栓連接;后防護材質:Q235,連接方式:焊接,斷面尺寸/離地高:150×80/480(mm);選裝鋁合金后防護時連接方式為螺栓連接;該車頂部封閉不可開槽,后部不可開啟.選裝前機組,前爬梯,前進氣管路,后爬梯,后部管路結構.輪胎為11.00R2012PR,12R22.512PR時輪胎間可不安裝雨簾. | ||
