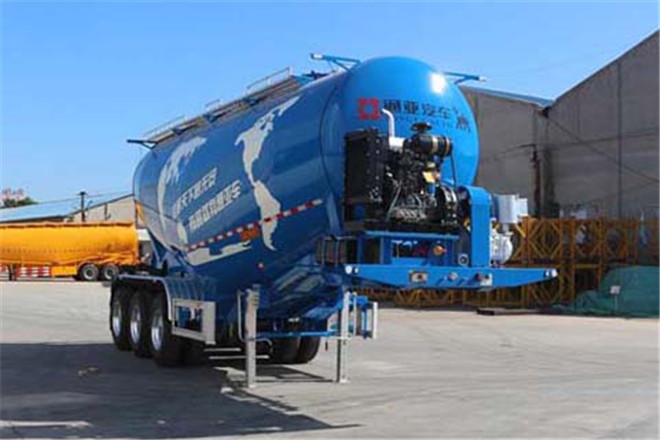

通亞達CTY9400GXH30下灰半掛車
配置參數
| ??基本信息 | |||
| 公告型號 | CTY9400GXH30 | ||
| 車身長度 | 9500,8720,8300mm | ||
| 車身寬度 | 2550mm | ||
| 車身高度 | 4000mm | ||
| 整備質量 | 6540kg | ||
| 總質量 | 40000kg | ||
| 底盤參數/配置 | |||
| 前懸后懸 | -/1040,-/850,-/770mm | ||
| 彈簧片數 | -/13/13/13,-/-/10/10,-/10/10/10,-/8/8/8,-/7/7/7,-/4/4/4,-/3/3/3,-/2/2/2,-/1/1/1,-/-/-/- | ||
| 軸數 | 3 | ||
| 軸距 | 4370+1310+1310,4560+1310+1310,4800+1310+1310mm | ||
| 軸荷 | -/24000(三軸組)kg | ||
| 后輪距 | 1840/1840/1840,1820/1820/1820mm | ||
| 接近離去角 | -/29,-/37,-/41° | ||
| 輪胎 | |||
| 輪胎數 | 12 | ||
| 輪胎規格 | 11R22.5 14PR,11.00R20 12PR,12R22.5 12PR | ||
| 備注 | |||
| 備注 | 罐體有效容積:29.2立方米,運輸介質:固井專用水泥,介質密度:1200千克/立方米;罐體外形尺寸罐體長(含封頭)8540mm,最大截面處寬2550mm,最大截面處高3040mm,最小封頭直徑為2010mm(選裝最小封頭直徑為1910mm),選裝罐體長(含封頭)為8050mm,最大截面處寬2550mm,最大截面處高3040mm,最小封頭直徑為2010mm(選裝最小封頭直徑為1910mm);選裝前部不加裝機組時整車長度為:8720,8300,選裝走臺樣式,選裝后組合燈樣式,選裝后組合燈所在部件樣式,選裝尾部標志板安裝位置,選裝號牌板安裝位置,選裝前位燈前回復反射器安裝位置及所在部件樣式,選裝前位燈樣式,選裝爬梯安裝位置(前部/側面/后部)和個數(一個/兩個/三個),選裝前后封頭處進氣管位置和個數,選裝大梁圓孔樣式和非圓孔樣式,選裝大梁后部圓弧樣式,選裝牽引銷后大梁樣式,選裝空氣懸架,選裝后部大梁堵板樣式,選裝下出灰管道樣式,選裝管道樣式;ABS系統生產廠家:廣州瑞立科密汽車電子股份有限公司,梁山順安達汽車科技有限公司,廣州市西合汽車電子裝備有限公司,山東梁山德?tīng)柛Ｆ?chē)科技有限公司,型號:CM2XL-4S/2M,SAD-ABS4S/2M,XH-GQ4S2M-E01,DEF-ABS4S/3M;側面及后下部防護裝置所用材料材質為:鋁合金,側面及后下部防護裝置與車輛連接方式均為:螺栓連接,后部防護裝置的主要尺寸參數:斷面尺寸為120×68,離地高度為:500mm,選裝側面及后下部防護裝置所用材料材質為:Q235,與車架連接方式均為焊接或螺栓連接; 頂部封閉不可開槽,后部不可開啟;車長/牽引銷到車輛最前端距離/軸距/后懸對應關系為:9500/1230/4800+1310+1310/850,9500/1470/4560+1310+1310/850,9500/1470/4370+1310+1310/1040,8720/450/4800+1310+1310/850,8720/960/4370+1310+1310/770,8300/540/4370+1310+1310/770,8720/690/4560+1310+1310/850,8720/770/4560+1310+1310/770,8720/530/4800+1310+1310/770. | ||
