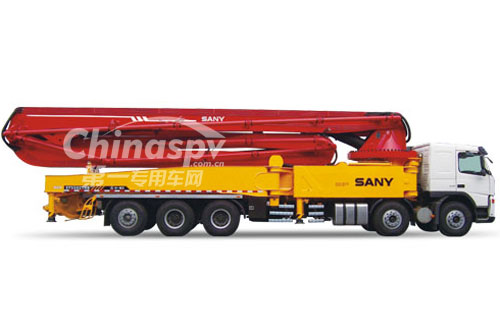

三一60米混凝土輸送泵車SY5502THB 60V
配置參數
| ??基本信息 | |||
| 公告型號 | SY5502THB 60V | ||
車型介紹
·五節RZ型臂架，布料靈活、范圍廣；
·防傾翻控制技術，提高泵車智能化水平，增強工作時的安全性；
·智能緩沖控制系統，換向沖擊更小；
·泵送排量達170 m3/h，無級調節，滿足各種工況需求；
·計算機節能控制，功率自動匹配，平均節能20%；
·獨創的SYMC專用控制器，系統運行更加可靠；
·砼活塞自動退回，檢測、更換更加方便、高效；
·全自動高低壓切換，泵送適應性更好；
·電液緩沖、壓差感應、開式液壓系統全液壓換向，換向沖擊小，可靠性高。
整車參數
全長：15450mm
總寬：2500mm
總高：4000mm
自重：50560kg
臂架支腿參數
臂架垂直高度：60.0m
臂架水平長度：55.6m
臂架垂直深度：40.0m
最小展開高度：16.2m
第一節臂長度：12140mm
轉角：90°
第二節臂長度：10090mm
轉角：180°
第三節臂長度：9570mm
轉角：180°
第四節臂長度：11840mm
轉角：230°
第五節臂長度：12255mm
轉角：200°
轉臺旋轉角度：±360°
前支腿展開寬度：11350mm
后支腿展開寬度：12300mm
泵送系統參數
混凝土理論排量：低壓170 m3/h
高壓：120 m3/h
理論泵送壓力 低壓：8.3 MPa
高壓：12MPa
理論泵送次數 低壓：24.5次/分鐘
高壓：17次/分鐘
輸送缸內徑：260mm
輸送缸行程：2200mm
液壓系統：開式
系統油壓：32MPa
油箱容積：650L
水箱容積：600 L
輸送管徑：125mm
末端軟管長度：3m
末端軟管管徑：125mm
底盤參數
底盤型號：VOLVO FM440 10×4
發動機型號：D13
發動機功率：324kW/1400~1800rpm
排放標準：EuroⅢ
燃料箱容積：410 L
排量：12.8 L
最大速度：80km/h
制動距離：≤10m/30km/h
