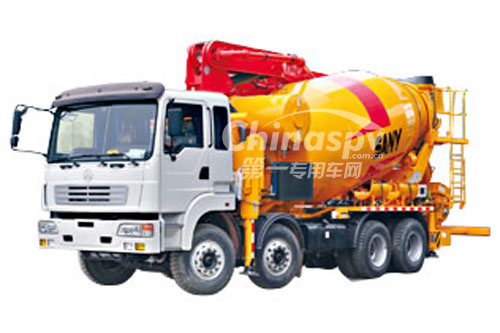

三一攪拌泵車SY5430JBC 32
配置參數
| ??基本信息 | |||
| 公告型號 | SY5430JBC 32 | ||
車型介紹
主要特點
·四節M型臂架，展開速度快，布料范圍廣。
·綜合運用有限元分析和機構優化等現代手段進行設計，臂架結構更合理，重量更輕。
·自行研制的臂架疲勞試驗機，對泵車臂架結構進行嚴格的實體試驗，以保證臂架持久耐用，安全可靠。
·大螺距、大容量的攪拌筒，裝載量大，混凝土勻質性好，進出料速度更快。
·攪拌筒采用耐磨性好的高強度細晶粒合金鋼材料，使攪拌筒壽命比普通的鋼材高1.6倍。
·流線型料斗，無攪拌死角，并裝有篩網安全裝置和射頻電容式料位計等。
·專利主油缸防水密封技術：在活塞桿處增置一個高壓緩沖區，阻止活塞桿將水帶入液壓系統，有效防止液壓油乳化，并提高了液壓元件使用
壽命，降低了使用成本。
詳細參數
整機參數
全長(L)：10690mm
總寬(W)：2500mm
總高(H)：3940mm
攪拌筒幾何體積：13m3
臂架支腿參數
臂架垂直高度：32.0m
臂架水平長度：28.0m
臂架垂直深度：21.1m
最小展開高度：6.6m
第一節臂長度：7800mm
轉角：92°
第二節臂長度：6899mm
轉角：180°
第三節臂長度：6900mm
轉角：258°
第四節臂長度：6225mm
轉角：254°
轉臺旋轉角度：365°
前支腿展開寬度：5340mm
后支腿展開寬度：2660mm
泵送系統參數
混凝土理論排量：65m3/h
理論泵送壓力：8MPa
理論泵送次數：31次/分鐘
輸送缸內徑：200mm
輸送缸行程：1000mm
液壓系統：開式
系統油壓：32MPa
水箱容積：650L
輸送管徑：100mm
末端軟管長度：4m
末端軟管管徑：100mm
底盤參數
底盤型號：SYM1310T-01
發動機型號：T11C-UJ
發動機功率：259kW/2100rpm
排放標準：EuroⅢ
燃料箱容積：400 L
排量：10.520L
行駛速度：≤80km/h
制動距離(30km/h)：10m/30km/h
