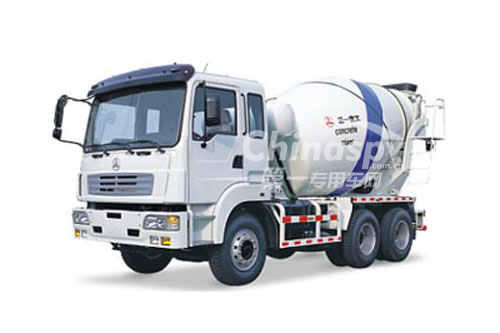

三一日野底盤FS1ELV)攪拌車SY5253GJB
配置參數
| ??基本信息 | |||
| 公告型號 | SY5253GJB | ||
車型介紹
主要特點
•采用進口日野底盤；
•全進口液壓馬達，液壓泵，減速機；
•大螺距、大容量攪拌筒、耐磨葉片攪拌筒，混凝土勻質性好。
參數
底盤型號：日野FS1ELV
整備質量：13770kg
滿載總質量：25000kg
整車外形尺寸(長×寬×高)：9250mm×2490mm×3900mm
軸距：3655mm+1310mm
最小離地間隙：≥220mm
最高車速：95km/h
最大爬坡度：37%
最小轉彎直徑：15m
離合器：干式單片液壓控制
變速器：HX07
驅動形式：6×4
轉向器：循環球整體式動力轉向器
制動方式
行車制動：雙回路，鼓式，氣壓制動
輔助制動：發動機緩速制動器
駐車制動：彈簧制動
輪胎：12.00R20-20PR
輪輞：8.50V-20
滑行距離：≥750m
百公里油耗：≤45L
制動距離：≤10m(滿載)；≤9m(空載)
取力器：637N.m/2100rpm
額定乘員：2人
發動機參數
發動機型號：E13C TL
發動機型式：直列六缸、四沖程、液冷，增壓中冷、+直噴、高壓共軌柴油發動機
缸徑×行程：ф137mm×146mm
排量：12.913L
額定功率：302kW/1800rpm
最大扭矩：1618N.m/1100r/min
排氣污染物排放限值：歐Ⅲ標準
攪拌筒性能參數
攪拌筒幾何容積：15.9m3
攪動容積：9m3
填充率：56.6%
攪拌筒直徑：MAXф2342mm
攪拌筒長度：5210mm
攪拌筒傾角：13° 進料速度：≥3(m3/min)
出料速度：≥2(m3/min)(怠速)
出料殘余率：＜0.7%
塌落度范圍：50mm～210mm
液壓系統參數
減速機：PMB6.5SP
泵：A4VTG90HW/33L-NLD10F001S
馬達：AA2FM90/61W-VXDXX7-S
液壓回路：閉式回路，分體式
供水系統參數
水箱容積：450L
供水方式：氣壓式
工作壓力：0.35～0.38MPa
