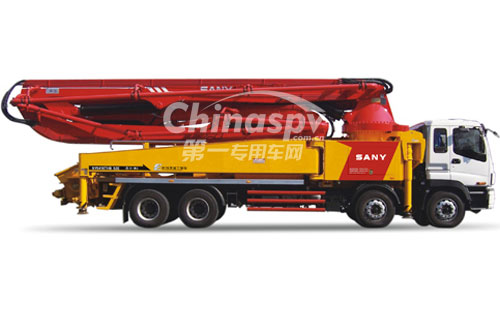

三一52米混凝土輸送泵車SY5418THB 52E (6)
配置參數
| ??基本信息 | |||
| 公告型號 | SY5418THB 52E (6) | ||
車型介紹
主要特點
1.六節RZ型臂架，末端臂展開角度大，布料靈活方便
2.“X”型支腿、單側支撐，適合狹窄場地施工
3.泵送排量達170 m3/h，無級調節，滿足各種工況需求
4.計算機節能控制，自動實現功率匹配，平均節能20%
5.泵送系統柔性安裝，減少對底架的沖擊和砼活塞的磨損
6.新型控制系統，足不出戶，程序遠程自動免費升級
7.故障自診斷系統，能自動診斷150項故障，高效排除故障
8.智能臂架系統，輕松一鍵控制，并能實現臂架垂直或水平自動澆注
9.臂架減振控制系統，末端振幅控制在±0.3米內，改善末端軟管的操作性能
整車參數
全長：13760mm
總寬：2500mm
總高：4000mm
自重：41000kg
臂架支腿參數：臂架垂直高度52.0m
臂架水平長度：48m
臂架垂直深度：33.6m
最小展開高度：12.7m
第一節臂長度：10390mm
轉角：90°
第二節臂長度：9230mm
轉角：180°
第三節臂長度：8750mm
轉角：180°
第四節臂長度：9900mm
轉角：240°
第五節臂長度：6350mm
轉角：220°
第六節臂長度：3360mm
轉角：115°
轉臺旋轉角度：±360°
前支腿展開寬度：9300mm
后支腿展開寬度：11670mm
泵送系統參數
混凝土理論排量：低壓170 m3/h
高壓：120 m3/h
理論泵送壓力低壓：8.3 MPa
高壓：12MPa
理論泵送次數低壓：24.5次/分鐘
高壓：17次/分鐘
輸送缸內徑：260mm
輸送缸行程：2200mm
液壓系統：開式
系統油壓：32MPa
油箱容積：700L
水箱容積：600 L
輸送管徑：125mm
末端軟管長度：3m
末端軟管管徑：125mm
底盤參數
底盤型號：ISUZU CYH51Y
發動機型號：6WF1D
發動機功率：287kW/1800rpm
排放標準：EuroⅢ
燃料箱容積：400 L
排量：14.256 L
最大速度：80km/h
制動距離：≤10m/30km/h
